Kragerøterna

Hvis du ikke er kjent med båttypen og er interessert i mer informasjon anbefaler jeg nettsidene til Terneklubben som holder til i Kragerø. Det står også noen kortfattede fakta på Wikipedia.
I dag er det én trebåtbygger som viderefører ternetradisjonen, så vidt meg bekjent, og det er Reidar Braatø på Skåtøy.



Kragerøterne N-300/513 “Celæ”

Uten å ha prøvd å seile båttypen drømte jeg om å bygge en Kragerøterne. En del år senere hadde jeg fremdeles ikke gjort noe med drømmen, men fikk anledning til å seile terna. Det var moro! Så ble det bruktbåt og oppussingsprosjekt i steden. Litt av begge deler, både snekring og seiling. Oppussingsprosjektet kan du lese om på de neste sidene.

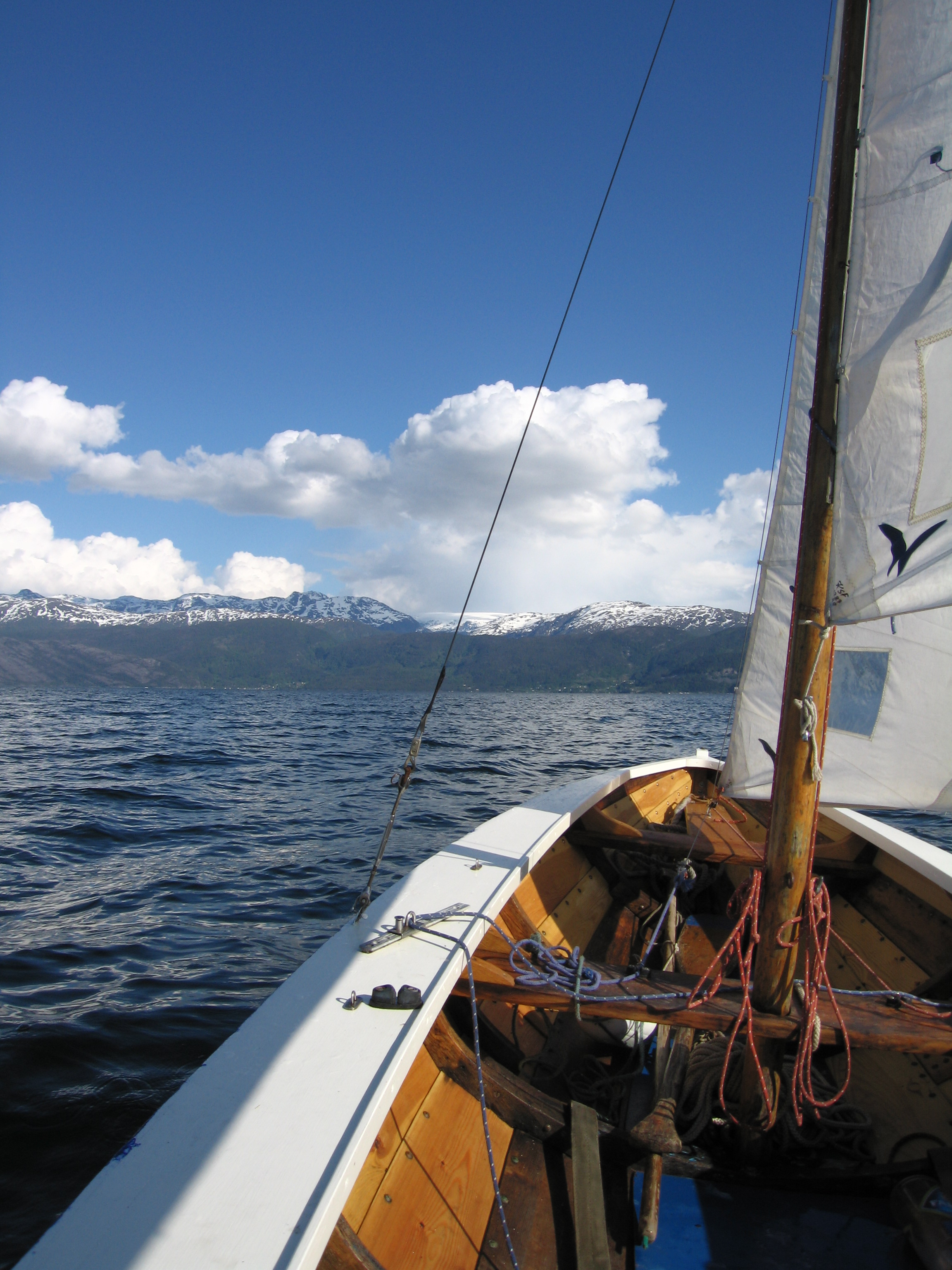

Celæ på Hardangerfjorden i vakkert vårvær.



Tegninger

Terneklubben i Kragerø har kopier av originaltegningen fra 1939 signert Carl Iversen. Ved å henvende meg dit fikk jeg oversendt en kopi i A2-format (planen var å bygge en ny båt). Denne skannet jeg inn (en velvillig kar på kommunehuset, teknisk avdeling, hjalp meg) slik at jeg kunne bearbeide den digitalt. Dette kan feks. bli utgangspunktet for en digital modell eller utskrift av 1:1 tegninger.

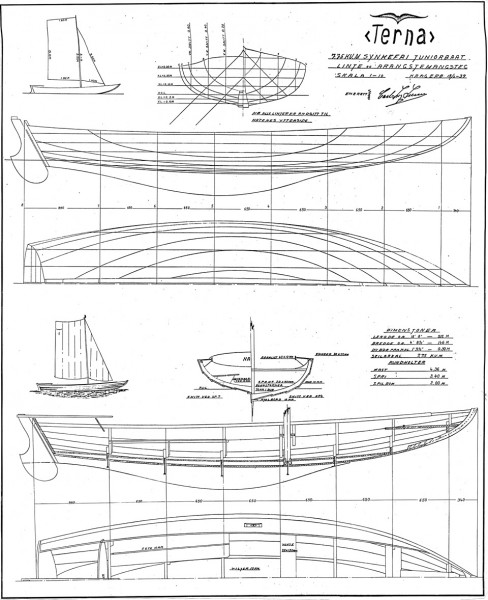

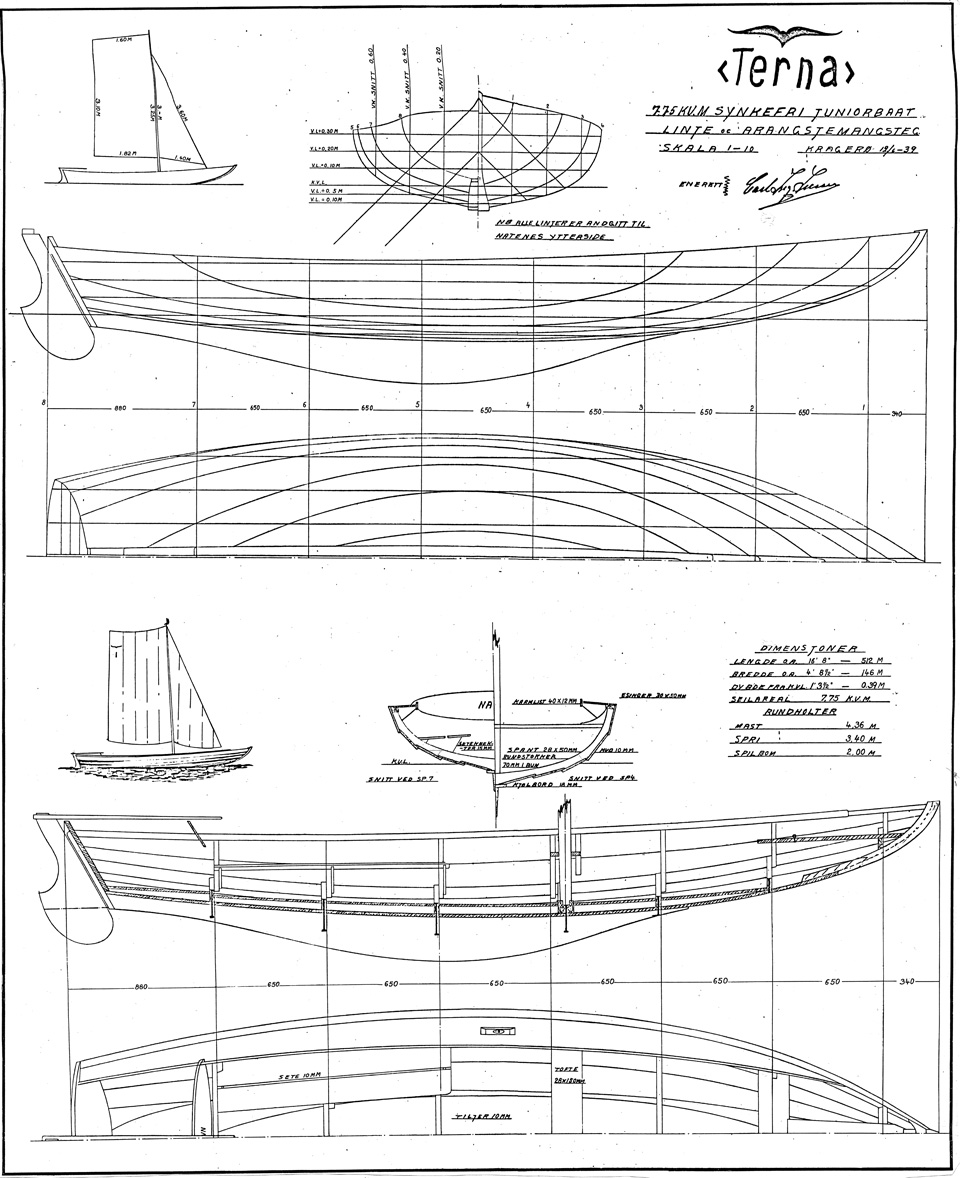

Hele originaltegningen



Utsnitt fra originalen:

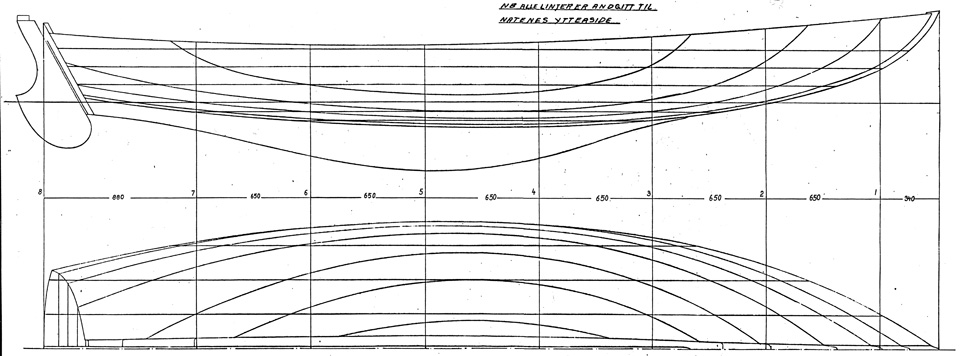

Linjetegning: Plan og profil

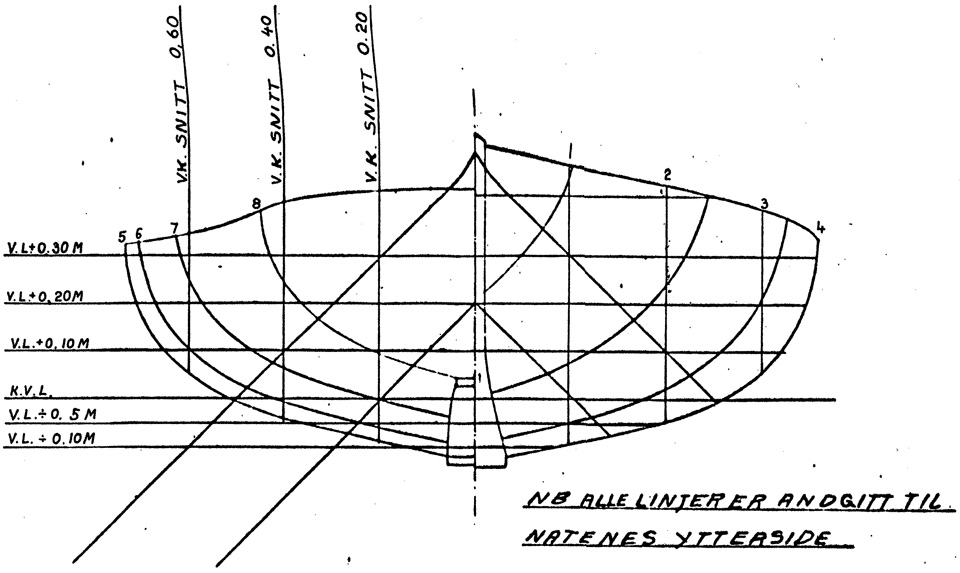

Linjetegning: Snitt

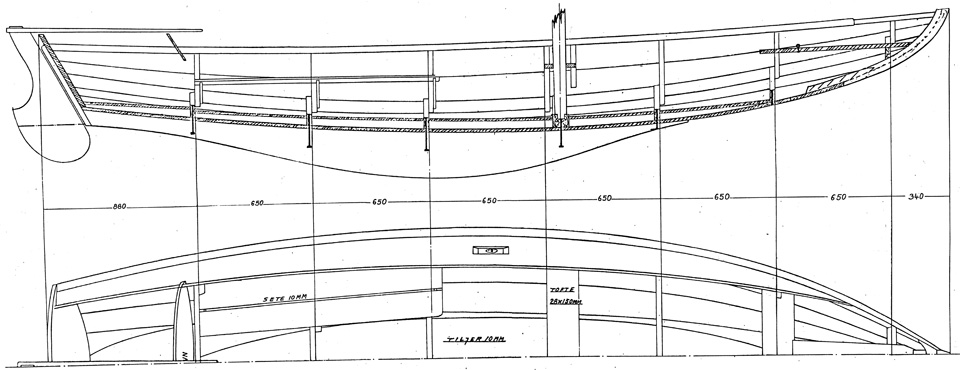

Konstruksjonstegning: Plan og profil

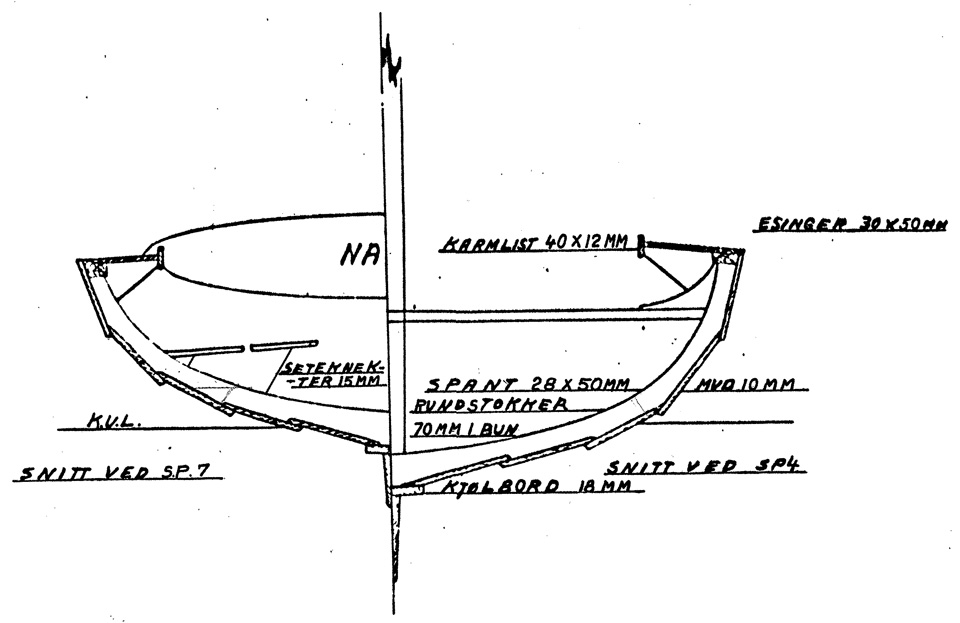

Konstruksjonstegning: Snitt

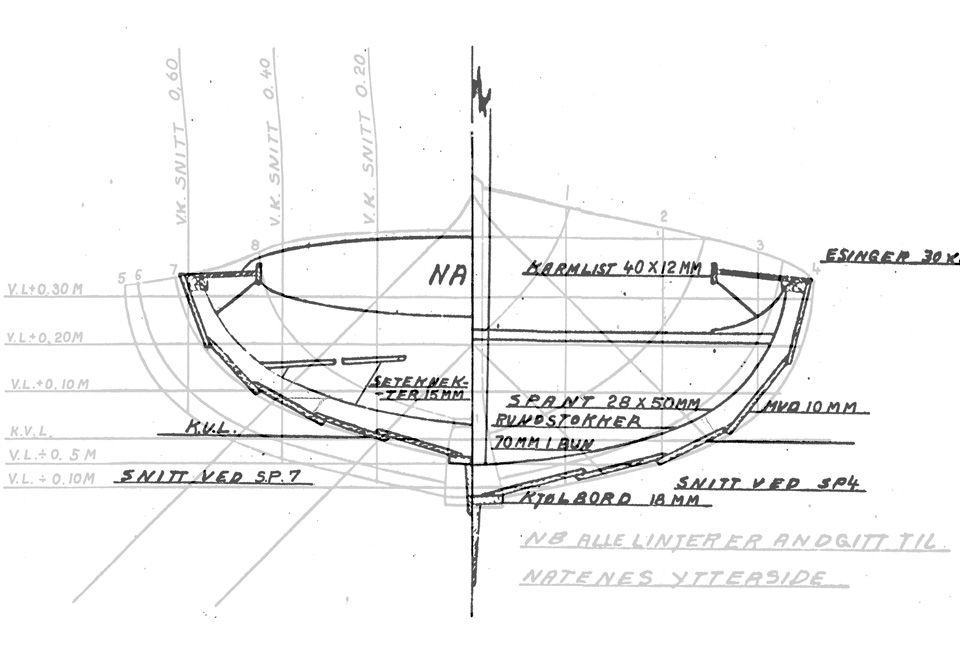

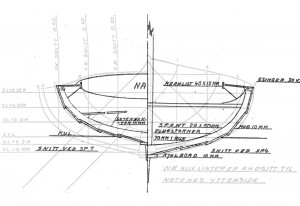

Sammensatt linje- og konstruksjonstegning: Snitt

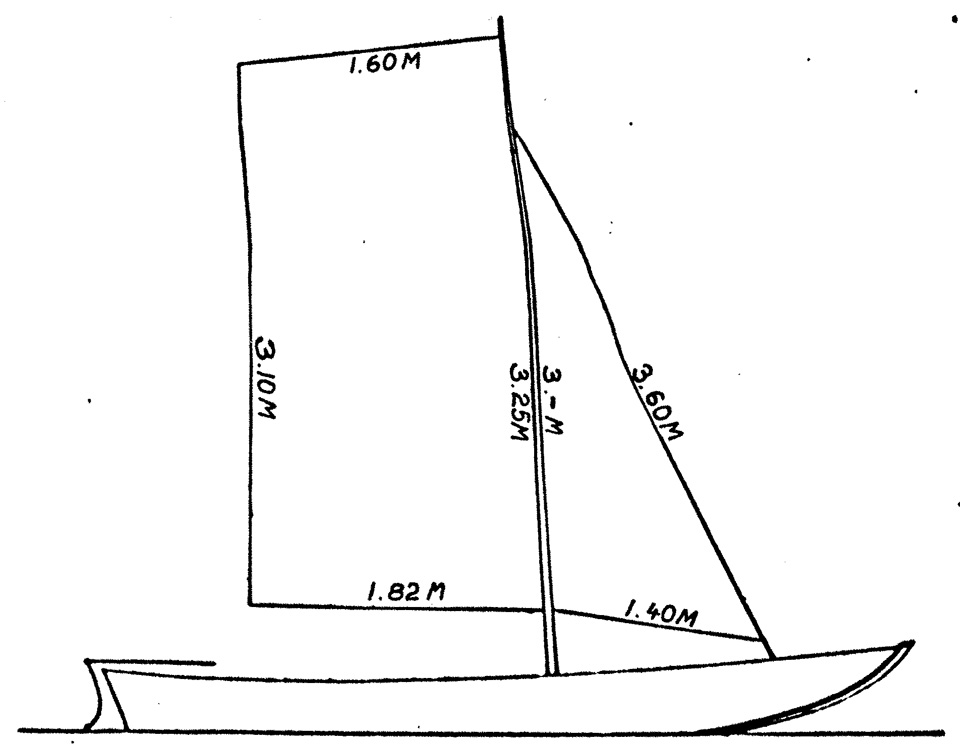

Profiltegning med riggarrangement



Se bilder fra oppussingen av Celæ her.
